时间继电器

AH3-1,AH3-2,AH3-3



产品名称:台湾松菱CKC时间继电器(Timer)
型号:AH3-1,AH3-2,AH3-3,
额定电压:DC(V) :12,24,48
AC(V) :12,24,48,110,220,240,380,415,440, 50/60 Hz
消耗功率:2VA
使用环境温度:-10℃~+55℃
使用环境湿度:45~85%RH

产品说明

  1. 內置專用CMOS IC,具高信賴度及穩定度
  2. 提供0.1sec至100hrs時間範圍可供客戶選擇
  3. 兩只電源指示燈,可清楚指示電源接通及時間到指示
  4. 精確度高,往復誤差小於±1%以下
  5. AH3-□使用接合器(Type Y-40)即可將標準露出安裝型轉變為埋入安裝型
  6. 具有CE認證

型号

AH3-□

尺寸

50H x 40W x 57.5D

时间范围

SEC : 1, 3, 6, 10, 30, 60
MIN : 3, 6, 10, 30, 60
H R : 3, 6, 10, 24

安装与其底座

露出型

PF085A & SH-3

埋入型

Y-40 & US-08 或 Y-40 & P3G-08

额定电压

DC(V) :12,24,48
AC(V) :12,24,48,110,220,240,380,415,440, 50/60 Hz

指示灯动作

ON-UP两只指示灯

输出接点

型号

AH3-2

AH3-3

限时1C



5A

限时2C

5A



瞬时1C



5A

寿命

机械

5×106 times

电气

105 times

复归时间

0.1sec max

消耗功率

2VA

使用周围温度

-10℃~+55℃

使用周围湿度

45~85%RH

重量

Approx.170g

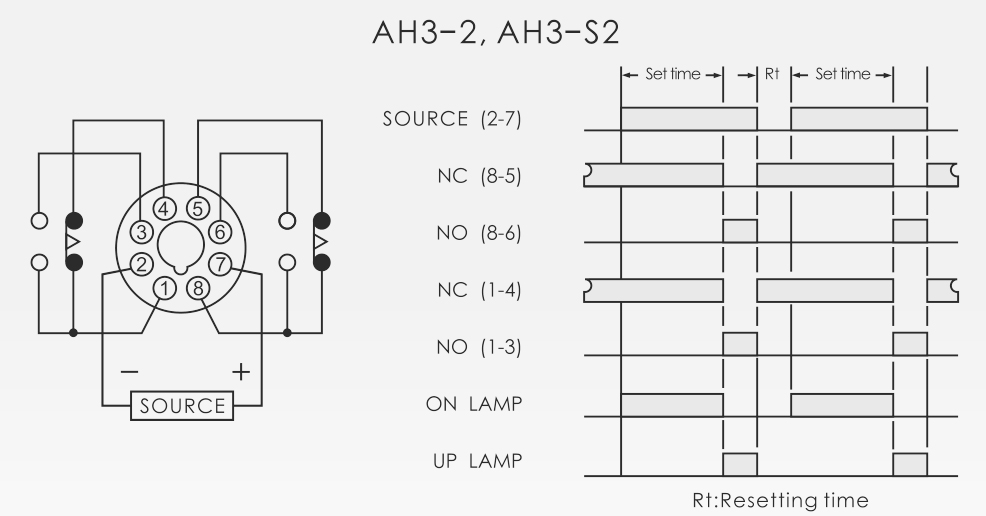

接线图与时序图

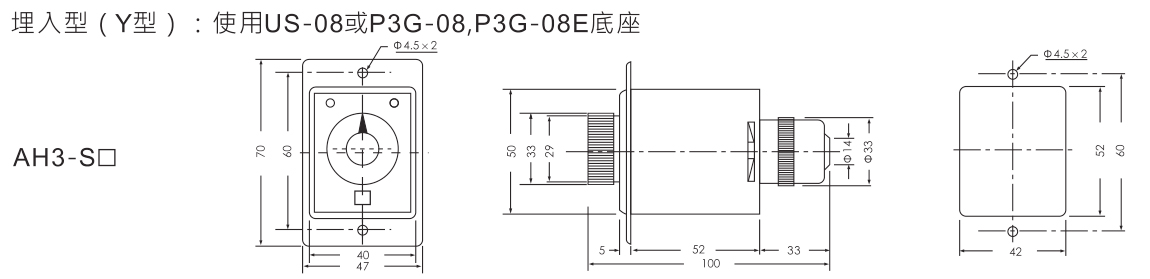

外观尺寸图
